軌道平車的控制原理圖
作者:軌道平車

參考:軌道平車控制原理圖

  用變壓器將交流380v的電源電壓降至36v,為兩相電壓,然后分接到兩根軌道上,軌道平車通過取電支腿在軌道上取電,將道軌上的交流36V電源引入車載電器箱.

  經過整流模塊將交流36V整流至直流380V,通過直流控制系統控制直流電機,進而控制平車的啟動、停止、前進、后退、調速等。

  需絕緣處理軌道,對軌道的鋪設有較高的要求,適用于使用頻率較高、中長距離運輸的場合,但運行距離超過50米,需要增加變壓器數量和銅排補償線來彌補軌道壓降。

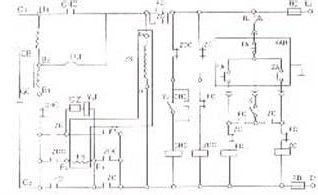

參考:軌道平車控制原理圖

  軌道平車總體設計標準

  1、電動平車鋼結構采用箱梁結構

  2、電動平車可實現爬坡的能力

  3、電動平車可增加液壓升降功能

  4、該系列電動平車故障率非常低

  軌道平車電機選用標準

  1、直流電機制動器為電磁制動器

  2、三相電機啟動電流小的優點

  3、三相電機使用壽命長

  4、三相電機自身帶有制動器

  5、根據要求減速機專用電機的不同類型選擇,例如鋼廠電動平車專用減速機為特殊定制。

  軌道平車減速機選用標準

  1、減速機的安裝非常方便

  2、減速機可以耐一定的溫度

  3、減速機采用SEW

  軌道平車車輪選用標準

  1、車輪的材質為:ZG55

  2、車輪的表面硬度達到:HB320-380

  3、車輪為單輪緣

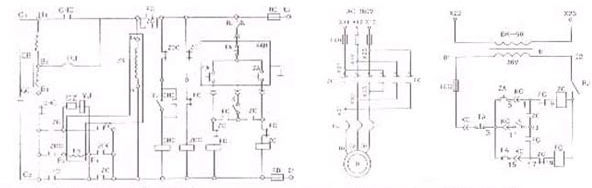

參考:軌道平車控制原理圖

簡單的參考配置表:

平車型號

KPDZ-5T

額定載重量(t)

5

臺面尺寸(mm)

3500*2000*450

輪距(mm)

2500

軌內側距(mm)

1435

車輪直徑(mm)

Ф300

車輪數量

4

離地間隙(mm)

50

運行速度(m/min)

0-25

變壓器功率(KVA

5

變壓器數量(個)

1

續航里程(Km

1.2

運行長度

80

輪壓(KN

25.8

參考重量

3.6

交貨期()

30

薦用道軌型號

P18

非標定制:1、載重量、臺面尺寸 2、平車部件均可由客戶指定

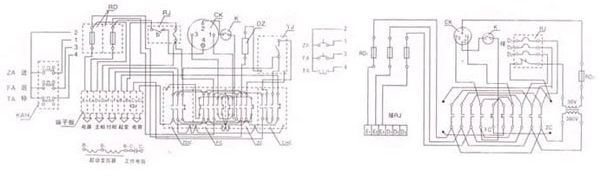

參考:軌道平車控制原理圖

  軌道平車的電氣控制系統,一個小繼電器交流接觸器,控制電平回道業主從遠程控制運行。小的繼電器控制信號來控制交流接觸器觸點打開封閉狀態和導電主電機扭轉阻力停車,然后到達前進,后退和停止電動車遠程控制,以防止在并行控制手動控制按鈕和遙控器的輸出端,以便并列存在。
